Плоская кровля по профнастилу с ПВХ Мембраной

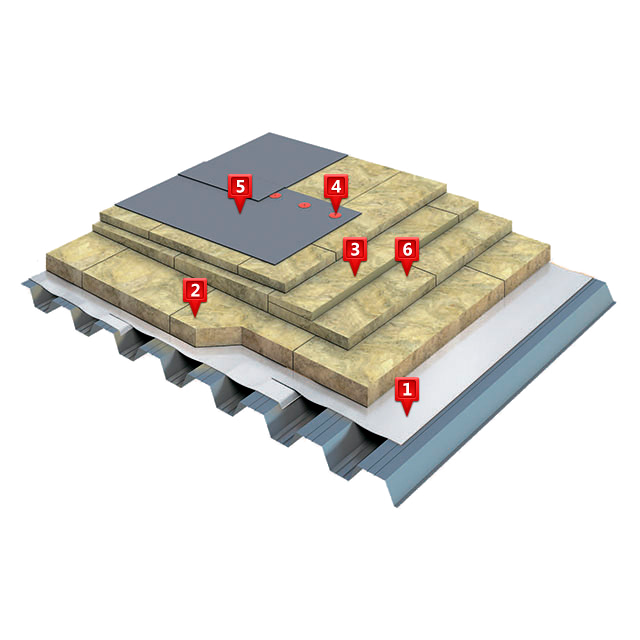

Перед Вами принципиальная схема устройства кровли по профнастилу с использованием утеплителя из каменной ваты и гидроизоляционного слоя из ПВХ Мембраны. В данной конструкции использование стеклохолста или геотекстиля под мембрану не требуется. В качестве разуклонки используются минераловатные клиновидные плиты или керамзит.
ПВХ мембрана крепится с помощью телескопического крепежа. Стыки спаиваются специальным строительным феном, либо склеиваются клеем.
1. Пароизоляция
2. Нижний слой теплоизоляции
3. Верхний слой теплоизоляции
4. Крепеж
- телескопический крепеж - Кровельный дюбель, Кровельный саморез
5. ПВХ Мембрана
- премиальный вариант - Пластфоил Классик
- старндартный вариант - Пластфоил Эко
6. Разуклонка
- Клиновидные плиты минераловатные
- Керамзит
Гидроизоляция
В данной конструкции мы используем ПВХ мембрану для гидроизоляции кровли. Для основного покрытия кровли используются армированные мембраны: Пластфоил Эко, Пластфоил Классик. Для примыканий к различным конструкциям кровли (воронки, аэраторы, парапет и т.д.) используется неармированная мембрана Пластфоил Арт.
Крепеж
В качестве крепежа в конструкции плоской кровли по профнастилу с использованием пвх мембраны в качестве гидроизоляции используется телескопический крепеж, который состоит из дюбеля и самореза. Размеры крепежа выбираются исходя из толщины кровельного пирога с увеличением длины для заглубления (порядка 30 мм для профнастила). Стоимость самореза значительно выше стоимости дюбеля, поэтому длина дюбеля выбирается больше, чем самореза. Например, для кровельного пирога 200 мм толщиной выбирают дюбель длиной 160 мм и саморез длиной 70 мм.
Теплоизоляция
В качестве теплоизолирующего слоя в плоских кровлях с данной конструкцией используют каменную вату различной плотности (от 110 кг/м³ до 200 кг/м³). Нижний слой теплоизоляции делают меньшей плотности, а верхний слой - большей плотности.
